无垫机压力监测系统
来源:未知
发布时间:2022-01-21 17:18
点击量:
文章来源:南京默茂电子科技有限公司


系统概述
无衬垫机压力监测系统用于实时检测无衬垫机的压力变化。这样可以保证测试点上的所有压力都能达到额定要求,避免局部压力不均匀或压力不足造成密封不牢固。该系统可以对检测数据进行记录和保存,为进一步的分析和统计工作提供依据。
它是如何工作的?

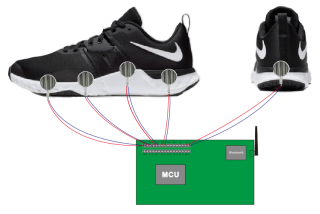

1.测量前,将传感器放置在被测压力的位置。
2.无垫机开始工作时启动压力监测系统。各监测点的传感器将压力变化转换为电压输出变化。
3.数据采集分析模块连续读取并分析传感器输出电压的变化。从而可以计算出各监测点的压力值。
4.数据采集分析模块将计算出的压力数据通过蓝牙传输到终端显示设备。

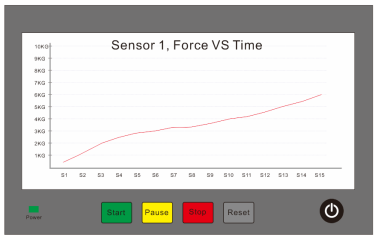

5.终端显示装置将检测点的压力变化值及时显示在屏幕上,并将数据保留以供日后使用和分析。终端装置可以同时看到所有压力传感器在某一时刻采集的压力数据,以及其中一个压力传感器在一段时间内的连续压力变化。

系统中得出了什么?

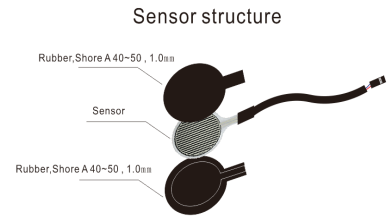

1.力传感电阻
压力传感器用于检测各检测点的压力变化,并将压力变化转换为电压输出变化。然后将其传输给数据采集芯片。
2.数据采集和分析模块
采集传感器的电压变化数据,并计算成压力值。然后通过蓝牙将计算出的压力值信息传输到终端设备,接收终端设备操作指令。
3.显示和操作设备


数据采集可由终端设备启动、挂起和关闭。它还可以显示从数据采集模块传输的数据并存储在内存中。终端设备有不同的显示方式。例如,它可以实时检查所有压力检测点接收到的压力变化,以确定压力是否已达到额定值。还可以显示其中一个压力点的连续变化,分析该压力点的压力是否达标。
