FSR 60X60

  • 价格

    电话咨询

  • 起订量1件起订
  • 品牌南京默茂
  • 型号FSR 60X60
  • 尺寸
  • 规格书:
用途: 可测量压力的座垫,医疗床垫,靠背等。也可以通过数据采集模块将压力数据分布信息传输到输出装置,达到控制输出的功能,如电子乐器,游戏控制板等。
联系客服 13705146579

参数信息

  • 描述: 矩阵FSR电路通常由相交的行和列组成。由于该FSR,60条电路迹线和60列电路迹线可以形成3600个交点,每个交点都是一个传感器点。通过这种方式,可以绘制涵盖3600个传感器点的压力分布图。60行60列电路迹线汇聚在电缆尾部,并连接到120针连接器。当压力施加到包含3600个传感器点的传感器区域时,每个传感器点上的力可能不同,因此相应的输出电压将不同。根据FSR的特性,施加较大力的传感器点电阻较低,输出电压较高,反之亦然。通过收集不同传感器点的输出电压数据并对其进行比较,数据采集器可以计算受力点
  • 参数信息

    • 感应区域尺寸:
    • 量程: 200G ~ 100KG
    • 厚度: <0.3mm
    • 力个体重复(单部分):
    • 力可重复(部分到部分): ±20%
    • 迟滞:
    • 漂移:
    • 断开电阻: >2 MΩ
    • 响应时间: <5ms
    • 工作温度: -20℃~80℃
    • 使用寿命: > 2 million
    • 接头: ZIF 1.0mm

    产品性能

    压力 VS 阻值变化

  • 压力VS 输出电压变化

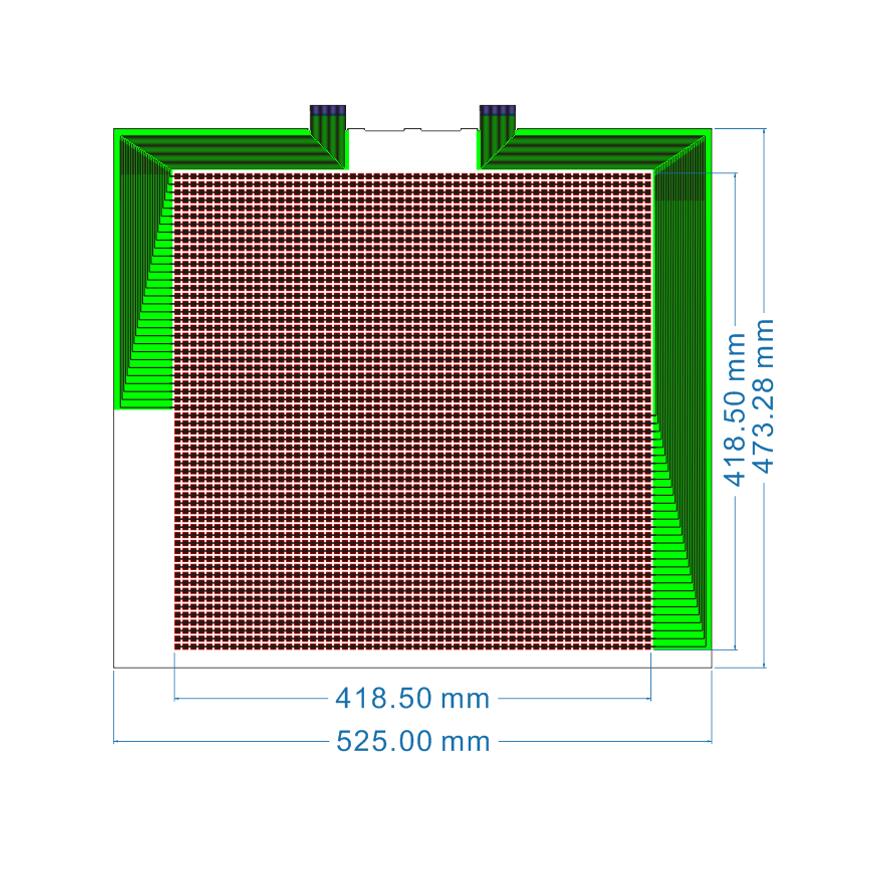

  • 尺寸



  • 尺寸


  • 其他

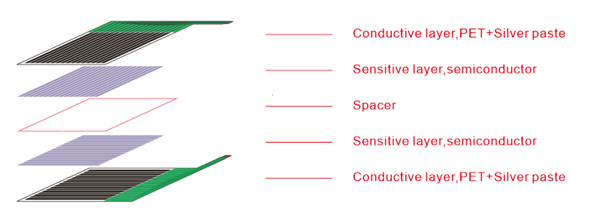

    结构

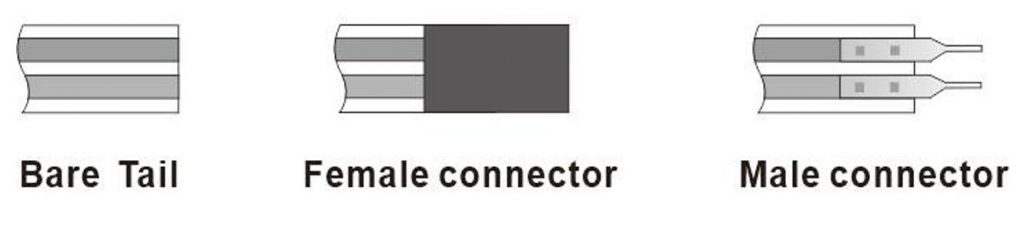

  • 可选接头类型


  • 上一篇:FSR 16X16   |  下一篇:FA408
