薄膜开关基本结构和工作原理介绍

来源:未知    发布时间:2022-01-05 14:44    点击量:    文章来源:南京默茂电子科技有限公司

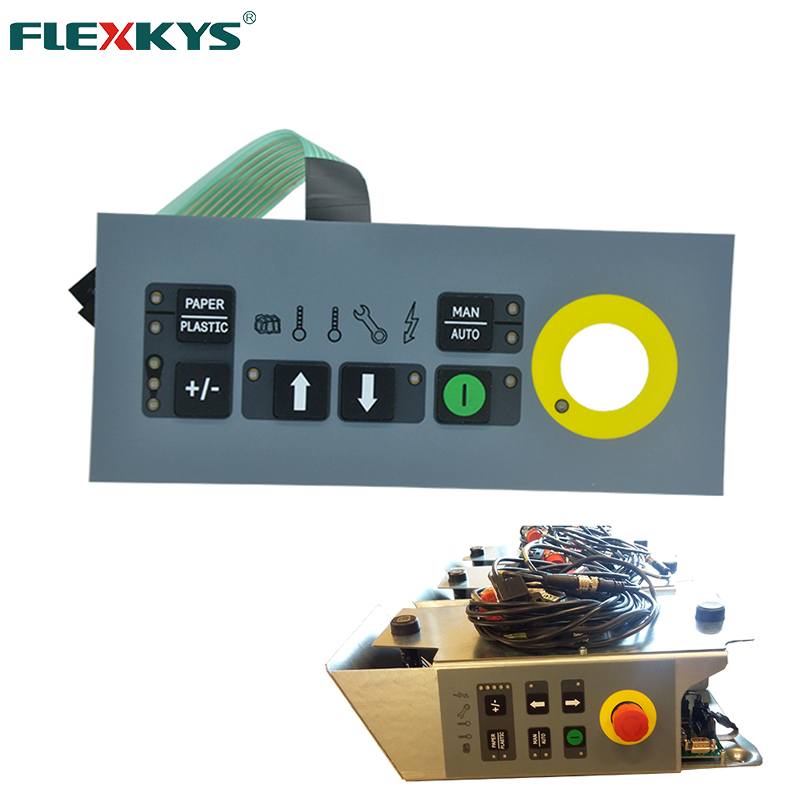

  薄膜开关是具有一定弹性的绝缘材料层组成的一种多层结构(平面)型(非制锁)按键开关,集按键、指示元件、仪器面板等功能为一体。薄膜开关的动作只由弹性薄膜的垂直方向弹动实现,弹性薄膜虽然经过百万次的蠕动,且蠕动时的幅度很小,仅为0.1-0.3MM,加之材料选择的合理性,因此薄膜材料能够承受一百万次以上的大寿命而不变形,这些都是决定了薄膜开关的耐久性。那么,薄膜开关的基本结构和工作原理是如何的呢 ?下面我们一起来看下吧!




  一、薄膜开关基本结构

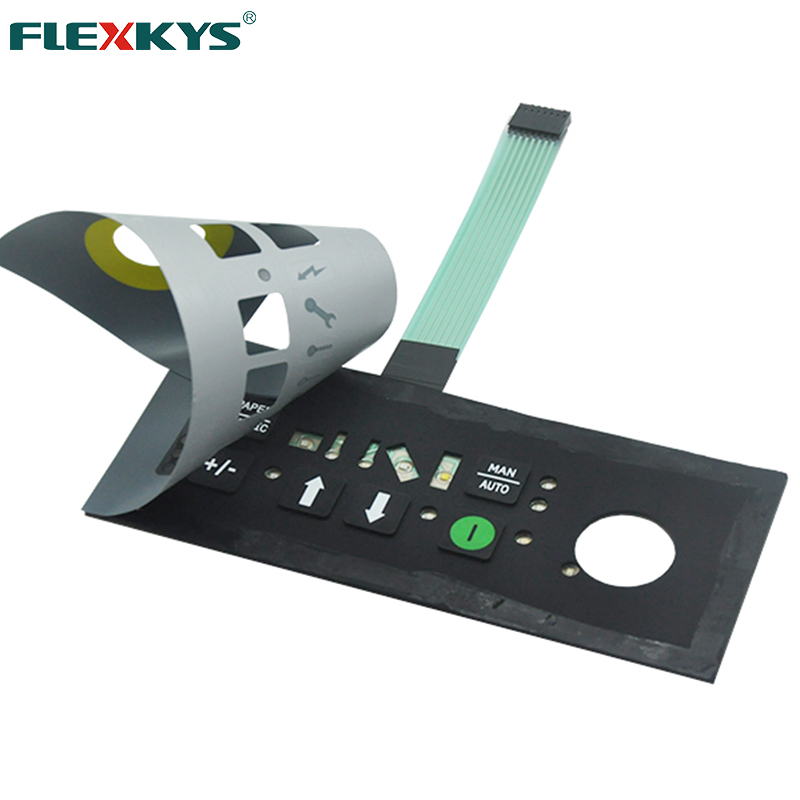

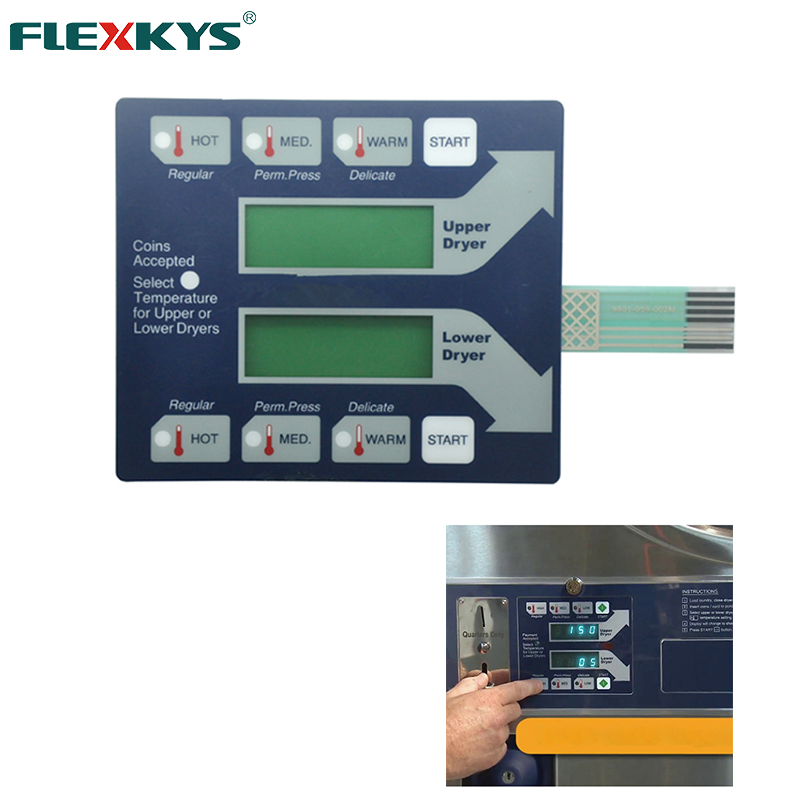

  一般来说,常见的薄膜开关主要由6层材料组成,按照从表到里的顺序分别是面板、面胶、上电路、隔离层、下电路、底胶。下面分别介绍各层结构:

  1、面板:面板是整个薄膜开关的"外衣",在适当安排好按键的基础上,通过不同的颜色、图案、按键形状,对整个薄膜开关起到必要的装饰作用。面板层最主要的作用在于起标识和按键作用,所以选用材料必须具有高透明度、高油墨附着力、高弹性、防折性等特点。

  2、上电路、下电路:上、下电路是薄膜开关的电器组成部分,也是开关的"关""键"所在,其性能直接影响到开关电器性能的好坏,主要是由在薄膜上印上一层导电材料而形成。上、下电路担当的是开关闭合所必备的两个触电角色,其厚度一般在0.05--0.175MM以内,最常见的是用0.125MM PET。

  3、面胶、隔离层、底胶:这三层结构的材料都是双面胶,由于在开关结构中所处的位置不同而有不同的名称。三层双面胶由各自所处的层次不同而有不同的厚度,这个主要是根据开关的厚度、按键的操作力来决定的。




  二、薄膜开关的基本工作原理


  1、当面板未被按下时,薄膜开关处于常规状态,其上、下触点呈断开状态,隔离层对上下线路起隔离作用;

  2、当面板被按下时,上电路的触点向下变形,与下线路重合并使线路导通,导通后的线路给外部连接仪器(基材)以信号,从而实现其相应的功能;

  3、当手指松开后,上电路触点反弹回来,电路断开,回路触发一个信号。



  以上是小编针对薄膜开关基本结构和工作原理是什么的简介。
